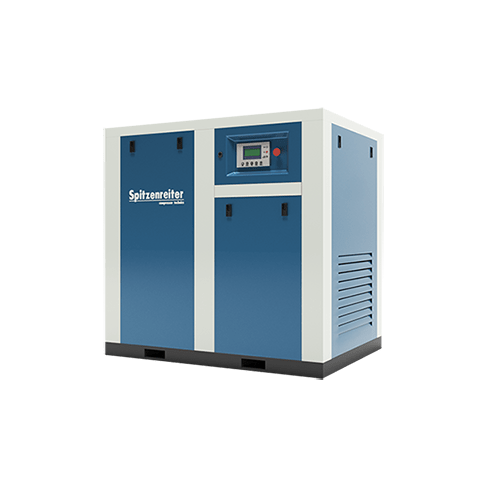

Винтовой безмасляный компрессор сухого сжатия DOF45 — 10 бар

Винтовой безмасляный компрессор сухого сжатия DOF45 — 10 бар

  • Мощность двигателя: 45 кВт
  • Производительность: 6,9 м3/мин
  • Давление: 10 бар
Винтовой безмасляный компрессор сухого сжатия DOF45 — 8 бар

Винтовой безмасляный компрессор сухого сжатия DOF45 — 8 бар

  • Мощность двигателя: 45 кВт
  • Производительность: 7,6 м3/мин
  • Давление: 8 бар
Винтовой безмасляный компрессор сухого сжатия DOF45 — 7 бар

Винтовой безмасляный компрессор сухого сжатия DOF45 — 7 бар

  • Мощность двигателя: 45 кВт
  • Производительность: 7,6 м3/мин
  • Давление: 7 бар
Винтовой безмасляный компрессор сухого сжатия DOF55 — 10 бар

Винтовой безмасляный компрессор сухого сжатия DOF55 — 10 бар

  • Мощность двигателя: 55 кВт
  • Производительность: 7,9 м3/мин
  • Давление: 10 бар
Винтовой безмасляный компрессор сухого сжатия DOF55 — 8 бар

Винтовой безмасляный компрессор сухого сжатия DOF55 — 8 бар

  • Мощность двигателя: 55 кВт
  • Производительность: 8,9 м3/мин
  • Давление: 8 бар
Винтовой безмасляный компрессор сухого сжатия DOF55 — 7 бар

Винтовой безмасляный компрессор сухого сжатия DOF55 — 7 бар

  • Мощность двигателя: 55 кВт
  • Производительность: 9,6 м3/мин
  • Давление: 7 бар
Винтовой безмасляный компрессор сухого сжатия DOF75 — 10 бар

Винтовой безмасляный компрессор сухого сжатия DOF75 — 10 бар

  • Мощность двигателя: 75 кВт
  • Производительность: 11,2 м3/мин
  • Давление: 10 бар
Винтовой безмасляный компрессор сухого сжатия DOF75 — 8 бар

Винтовой безмасляный компрессор сухого сжатия DOF75 — 8 бар

  • Мощность двигателя: 75 кВт
  • Производительность: 12,5 м3/мин
  • Давление: 8 бар
Винтовой безмасляный компрессор сухого сжатия DOF75 — 7 бар

Винтовой безмасляный компрессор сухого сжатия DOF75 — 7 бар

  • Мощность двигателя: 75 кВт
  • Производительность: 12,5 м3/мин
  • Давление: 7 бар

Наши клиенты

Как правильно подобрать компрессорное оборудование?

1. Определение максимального расхода воздуха.
Определите ёмкость ресивера; полностью заполните ресивер; подключите потребители сжатого воздуха; замерьте время падения давления от max знач. до min знач. = min допустимое рабочее давление в сети; рассчитайте расход воздуха по формуле:
Q = (V x n) x 60/t (л/мин),
где
Q – расход воздуха (л/мин),
V – ёмкость ресивера (л),
n — разница max давл — min давл (оптимальная разница max давл — min давл = 2 bar)
t – время (сек)

2. Подбор компрессорного оборудования
Подобрать производительность компрессора можно по следующей формуле:
A = (Q x k) / r (л/мин),
где
A – производительность компрессора (л/мин),
Q – расход воздуха, вычисленный по формуле в п.1,
k — коэффициент равный:
1,6 – для полупрофессиональных поршневых компрессоров,
1,5 – для профессиональных поршневых компрессоров,
1,4 – для высоконагруженных поршневых компрессоров и
1,2 – для винтовых компрессоров.

r – коэффициент эффективности компрессорной головки:
0,65 – для одноступенчатых поршневых компрессоров,
0,75 – для двухступенчатых и более поршневых компрессоров,
1,0 – для винтовых компрессоров.

Единицы измерения, применяемые в компрессорной технике

Единицы измерения давления

Официально признанной системой единиц измерений является СИ (SI). Единицей измерения давления в ней является Паскаль, Па (Pa) – 1 Па = 1 Н/м2. Производные от этой единицы 1 кПа=1000 Па и 1 МПа=1000000 Па.
В различных отраслях техники используются следующие единицы: миллиметр ртутного столба (мм. рт. ст. или Торр), физическая атмосфера (атм.), техническая атмосфера (1 ат.= 1 кгс/см2), бар.
В англоязычных странах популярностью пользуется фунт на квадратный дюйм (pounds per square inch или PSI).
Соотношения между этими единицами см. в таблице.

МПа бар мм.рт.ст. Атм. кгс/см2 PSI
1 МПа = 1 10 7500,7 9,8692 10,197 145,04
1 бар = 0,1 1 750,07 0,98692 1,0197 14,504
1мм.рт.ст.= 133,32 Па 1,333*10-3 1 1,316*10-3 1,359*10-3 0,01934
1 атм = 0,10133 1,0133 760 1 1,0333 14,696
1 кгс/см2 = 0,098066 0,98066 735,6 0,96784 1 14,223
1 PSI = 6,8946 кПа 0,068946 51,715 0,068045 0, 070307 1

Значение давления может отсчитываться от 0 (абсолютное давление) или от атмосферного (избыточное давление).
Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как ата, а избыточное — как ати, например, 9 ата, 8 ати.
Единицы измерения производительности по газу
Производительность компрессоров измеряется как объем сжимаемого газа за единицу времени.
Основная применяемая единица – метр кубический в минуту (м3/мин.). Используемые единицы – л/мин. (1 л/мин=0,001 м3/мин.), м3/час (1 м3/час =1/60 м3/мин.), л/с (1 л/с = 60 л/мин. = 0,06 м3/мин.). Производительность приводят, как правило, либо для условий (давление и температура газа) всасывания, либо для нормальных условий (давление 1 атм., температура 20 С). В последнем случае перед единицей объема ставят букву “н” (например, 5 нм3/мин). В англоязычных странах в качестве единицы производительности используют кубический фут в минуту (cubic foot per minute или CFM). 1 CFM = 28,3168 л/мин. = 0,02832 м3/мин. 1 м3/мин =35,314 CFM.

Стандарты загрязненности сжатого воздуха

По ГОСТ 17433-80 регламентируется: размер твердых частиц (d,мкм), содержание посторонних частиц (С) и капельных фракций масла (Oil) и воды (W), измеряемое в мг/м3, точка росы водяного пара.

Класс D, мкм С, мг/м3 Oil , мг/м3 W, мг/м3 Класс D, мкм С, мг/м3 Oil, мг/м3 W, мг/м3
0 0,5 0,001 0 0
1 5 1 0 0 2 5 1 500 0
3 10 2 0 0 4 10 2 800 16
5 25 2 0 0 6 25 2 800 16
7 40 4 0 0 8 40 4 800 16
9 80 4 0 0 10 80 4 800 16
11 * 12,5 0 0 12 * 12,5 3200 25
13 * 25 0 0 14 * 25 10000 100
Для классов 0, 1, 3, 5, 7, 9, 11, 13 точка росы водяного пара – ниже минимальной рабочей температуры не менее чем на 10 К Для классов 2,4,6,8,10,12,14 точка росы водяного пара не регламентируется.

*- значение данного параметра не регламентируется.

Пример записи: “воздух Кл. 7 ГОСТ 17433-80”

По ISO 8573.1 различают: классы по максимальному размеру d (мкм) и концентрации C (мг/м3) частиц, точке росы водяного пара T oC) и максимальному содержанию масла Oil (мг/м3).

По частицам По точке росы По маслу
Класс d, мкм C, мг/м3 Класс T, С Класс Oil, мг/м3
1 0,1  0,1 1 -70 1 0,01
2 1 1 2 -40 2  0,1
3 5 5 3 -20 3 1
4 15 8 4 3 4 5
5 40 10 5 7 5 25
6 10
7 не регл.

Пример записи: “ISO 8573.1 класс 1.4.1” для воздуха класса 1 по частицам, класса 4 по точке росы и класса 1 по маслу.

Насосно-компрессорное оборудование – это особая категория промышленных аппаратов, которые отличаются надежностью, долговечностью, а также особыми условиями эксплуатации. Представляют собой мощные устройства, которые сжимают и позволяют транспортировать газообразные вещества. Способны работать почти в любых условиях. Однако важно учитывать, что если в условиях запыленности или экстремальной температуры работа становится нестабильной, то можно приобрести дополнительное оборудование – систему воздухоподготовки.

Магазин компрессорного оборудования от компании Spitzenreiter предлагает поставку компрессорного оборудования для промышленных предприятий. Подробно модельный ряд можно посмотреть в каталоге. Для подготовки индивидуального предложения позвоните нам по телефону +7 (800) 333-56-21. Мы предложим оборудование по оптовой цене.

Особенности

Производители предлагают большой выбор установок, выбор которых зависит от особенностей производства. Не менее важны требования, которые предъявляются к сжимаемому воздуху. Также важно выбрать установку, которая будет отвечать принципам экономного энергопотребления.

Наиболее точно под описание подходят винтовые модели. Они на 25% экономичнее поршневых аналогов с точки зрения потребления электроэнергии. Это возможно благодаря отсутствию потерь сжатого воздуха.

Одна из комплектаций компрессора – резервуар, фильтр, ресивер и осушитель. Для производства продуктов питания или медицинских препаратов важно выбирать установку с фильтром без масляных или водных примесей.

Виды оборудования компрессорного цеха

Выделяют следующее компрессорное оборудование:

  • Ресиверы.

Позволяют накапливать сжатый воздух во время простоя или повышенного расхода. Оборудование имеет следующие «плюсы»:

  • Стабилизация давления в системе
  • Минимизация числа открытия впускного клапана
  • Даже при отключении компрессора в систему будет подаваться сжатый воздух
  • Уменьшение количества конденсата
  • Оптимизация трат на электроэнергию

Важно учитывать объем, вид и рабочий диапазон при покупке такого вида оборудования.

  • Осушители.

Из-за образования конденсата снижается чистота сжатого воздуха, что повышает риски образования ржавчины на металлических деталях. Осушители снижают эти риски, а также удаляют излишнюю влагу. Устройства помогают поддерживать оборудования в работоспособном состоянии и снижать число ремонтов. Существует несколько видов осушителей рефрижераторный, адсорбционный и мембранный.

  • Магистральные фильтры.

Необходимы для избавления от примесей, которые могут попасть в сжатый воздух во время его движения по магистралям. Устройства «улавливают» частицы пыли, паров, коррозии и других примесей. Перед покупкой важно учитывать условия эксплуатации, а также следует учесть:

  • Уровень очистки сжатого воздуха. В зависимости от степени запыленности число установленных фильтров разное.
  • Пропускную способность устройства.
  • Уровень рабочих температур. Обычно диапазон составляет от +50 до +80 градусов.
  • Материалы корпуса и уровень прочности. Обычно устройство изготавливают из прочного пластика, стеклопластика или металла – алюминия, а также нержавейки. Важно, чтобы корпус выдержал повышенное давление и нагрузку.

Фильтрующий материал также разный. Например, сетки из ткани, бумаги, латуни или бронзы. Иногда применяются угольные картриджи.

Где заказать компрессорное оборудование в Москве

Если Вы не можете выбрать тип оптимального оборудования для установки на промышленном предприятии, обращайтесь к нашим менеджерам по продаже компрессорного оборудования. Специалист подберет систему подготовки сжатого воздуха с учетом производства и финансов.

Почему нам доверяют?

  • В каталоге – большой выбор моделей разного уровня давления.
  • Предлагаем электрические и автономные установки для работы в любых условиях, включая полевые.
  • Предоставляем комплексные услуги, которые предусматривают подбор, логистические услуги и при необходимости монтаж.
  • Предоставляем гарантии на оборудование, а также постгарантийное обслуживание.
  • Доставка в любой регион России.
