Назначение рефрижераторного осушителя сжатого воздуха
Рефрижераторный осушитель сжатого воздуха используется для удаления водяного пара из воздушного потока, который находится под высоким давлением. Этот процесс необходим для предотвращения накопления влаги в системах подачи сжатого воздуха, что может привести к различным проблемам, включая коррозию и ухудшение работы оборудования.
Когда сжатый воздух проходит через теплообменник осушителя, его температура снижается, что приводит к конденсации влаги. Конденсат, образовавшийся в результате этого процесса, собирается и удаляется из системы с помощью специального устройства — конденсатоотводчика.
Замкнутый контур циркуляции обеспечивает эффективное удаление тепла от влажного сжатого воздуха благодаря изменению агрегатного состояния хладагента. В процессе газообразный хладагент, покидающий испаритель, захватывается компрессором и транспортируется в конденсатор. Здесь под воздействием воздушного охлаждения вентилятором происходит его переход в жидкое состояние, что способствует значительному увеличению доли жидкого хладагента. Прошедший через фильтр-осушитель сконцентрированный агент затем сужается при прохождении через капиллярную трубку и возвращается к исходной точке — испарителю, где возобновляет охлаждение воздуха. В ходе передачи тепла хладагент вновь становится газообразным и направляется обратно в компрессор для повторного цикла. Для стабилизации температурных режимов конденсации служит реле давления высокого давления, которое срабатывает при превышении допустимого порога. В некоторых конструкциях предусмотрена дополнительная система регулирования, включающая перепускной клапан между конденсатором и испарителем для управления интенсивностью охлаждения в зависимости от текущей потребности. Данный клапан обеспечивает постоянное давление хладагента внутри испарителя, предотвращая его замерзание при понижении точки росы ниже критического уровня (3°C), что защищает систему от повреждений.
Основные функции рефрижераторного осушителя:
- Предотвращение образования конденсата: Осушитель помогает избежать скопления влаги в воздушных магистралях и оборудовании, что снижает риск замерзания воды в трубопроводах при низких температурах.
- Минимизация риска коррозии: Удаление влаги уменьшает вероятность появления ржавчины и других видов коррозии на металлических поверхностях компонентов системы сжатого воздуха.
- Снижение воздействия агрессивной водо-масляной эмульсии: Осушение воздуха предотвращает образование смеси воды и масла, которая может повредить оборудование и ухудшить качество конечного продукта.
- Препятствие размножению микроорганизмов: Это особенно важно в таких отраслях, как пищевая и фармацевтическая промышленность, где наличие бактерий и грибков недопустимо.
- Обеспечение соответствия качеству сжатого воздуха установленным стандартам: Рефрижераторные осушители помогают поддерживать чистоту сжатого воздуха в соответствии с требованиями ГОСТ 17433-80 и ISO 8573-1.
Точка росы
Точкой росы называется температура, до которой можно охладить атмосферный воздух (при давлении 1 бар абсолютного), не допуская конденсации влаги. Атмосферная точка росы показывает, насколько холодный воздух должен стать, прежде чем начнется конденсация.
Для сжатого воздуха понятие «точка росы» меняется. Здесь речь идет о температуре, до которой сжатый до определенного давления воздух может быть охлажден без выпадения конденсата. Эта температура зависит от уровня давления: чем выше давление, тем выше будет точка росы сжатого воздуха.
Качество сжатого воздуха оценивается по нескольким параметрам, среди которых ключевыми являются точка росы, содержание твердых частиц, компрессорного масла, газовых примесей и микроорганизмов.
При выборе рефрижераторного осушителя необходимо учитывать такие факторы, как рабочее давление и производительность компрессора, а также условия эксплуатации оборудования, чтобы достичь необходимой точки росы на выходе.

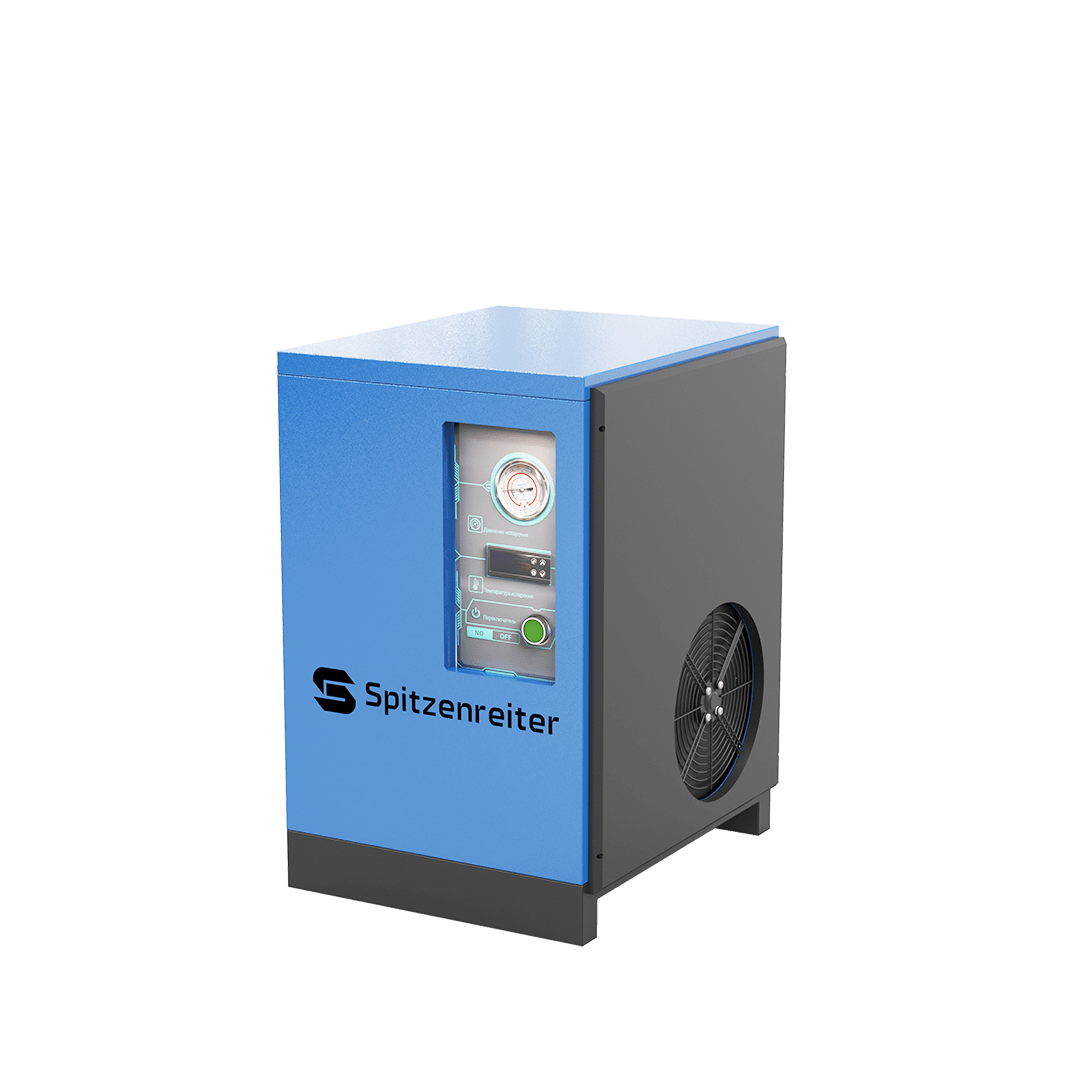

Эксплуатационные параметры холодильных осушителей серии LW:
- Температура окружающей среды: От +5°C до +45°C
- Максимальная температура сжатого воздуха: Не более 80°C
Осушители этой серии заключены в прочный металлический корпус, в котором размещены все необходимые электрические компоненты и система охлаждения. Чтобы запустить осушитель, достаточно подключить его к электросети и пневматическим трубопроводам.
Особенности конструкции и подключения:
- Конденсатоотводчики: В зависимости от модели, осушители могут быть оборудованы одним или двумя автоматическими электронными конденсатоотводчиками. Подключение к ним осуществляется с помощью пневмошлангов синего цвета и быстросъемных соединений диаметром 8 мм. Эти шланги подсоединяются к системе отвода конденсата.
- Прямое подключение: Возможен также прямой монтаж на конденсатоотводчик с присоединительным диаметром 1/2 дюйма, используя гибкие подводки или другие виды пневмолиний (металлические или полипропиленовые трубы).
- Электропитание: Питание осушителя осуществляется от трехфазной или однофазной сети напряжением 400/230 В.
- Кабельная система: Силовые и управляющие кабели выполнены из медного провода соответствующего сечения.
- Щиток управления: Осушитель оснащен распределительным щитом, включающим контакторы и защитные устройства для обеспечения безопасности работы электрооборудования.
